產品名稱：打滑開關HFDJ-I 倒帶斷帶檢測

產品型號：HFDJ-I

所屬類別：打滑開關 > 打滑檢測裝置

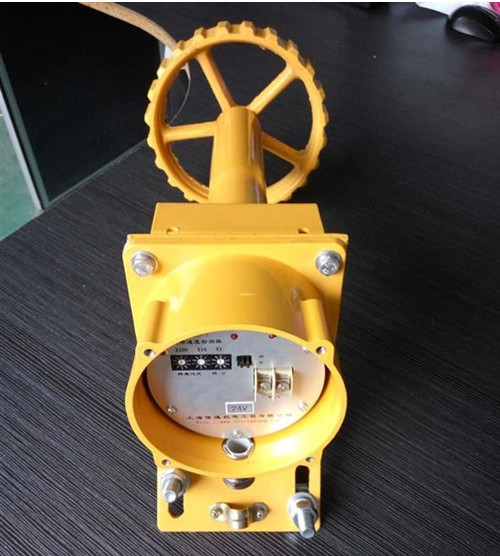

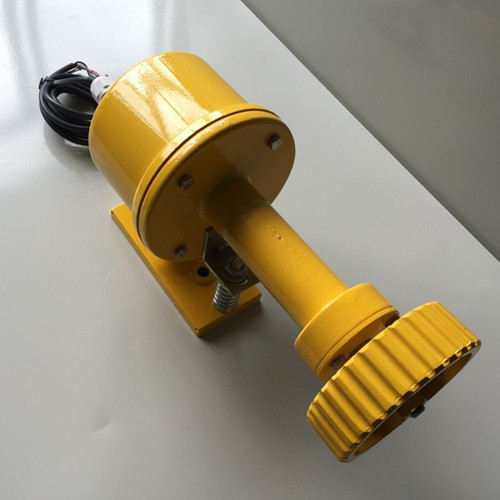

打滑開關HFDJ-I 倒帶斷帶檢測

打滑檢測器主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。

非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。
打滑開關HFDJ-1==打滑檢測器HFDJ-1==速度開關HFDJ-1==打滑檢測裝置
本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。

工作原理
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
結構特性：
1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，溫度適應性能較好。
帶速傳感器: 檢測帶速0.8～6.5m/s
可檢測速度打滑率10％～50％
防護等級：IP67

供電電壓 220V,50Hz

觸點容量 220V,5A

一級打滑警告輸出; 一組常開觸點，一組常閉觸點供程控使用。
二級打滑報警輸出; 一組常開觸點，一組常閉觸點供停機使用。
主要結構功能與特點
（1）主機（控制儀表箱）和非接觸式傳感器組成。
（2）本裝置采用接近開關檢測從動滾筒線速度（即輸送帶速度），打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，為非接觸式檢測。
（3）控制儀表可顯示輸送帶的即時帶速和轉速。
（4）控制儀表面板顯示輸送機運行狀態：打滑、重打滑，打滑輸出和重打滑輸出。
（5）開關量輸出：由繼電器接點給出打滑和重打滑的報警信號。
（6）模擬量輸出：4-20mA與上位機或可編程序控制器聯網，參與集中控制。
（7）用戶編程：用戶可以隨時輸入或修改并且長期保存相關參數，以適應用戶的不同設備和具體的工況要求。
打滑開關HFDJ-I 倒帶斷帶檢測主要技術參數
工作電壓 AC220V;50HZ
整機功率 10W
分辨率 m/s小數點后有兩位
開關量輸出 輕打滑:1常開、1常閉；重打滑：1常開、1常閉；
繼電器接點容量 AC380V;3A
模擬量輸出 4～20mA，對應0～Ve（額定速度）。如選用0.75～1.0mm 2 3芯屏蔽電纜，連接傳感器和主機，距離可達1公里，這樣可以使主機與上位機距離較近，便于模擬量傳輸。
工作溫度 －30～+40℃
防護等級 傳感器：IP65；控制箱：IP54
相對濕度 ≤95%（25℃時）
傳感器作用距離 ≤7mm
