跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹



跑偏開關WAP-K46200PL主要用于檢測帶式輸送機運行中的跑偏現象，按膠帶實際跑偏量輸出警示或停機信號， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，可的防止由膠帶跑偏而產生的事故，是一種保護裝置。



【詳細說明】

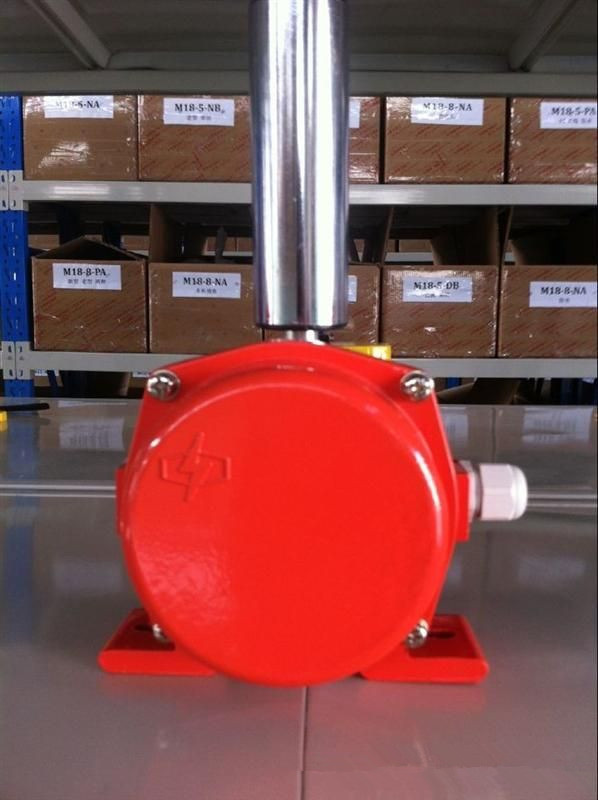

跑偏開關WAP-K46200PL主要用于檢測帶式輸送機運行中的跑偏現象，按膠帶實際跑偏量輸出警示或停機信號，可的防止由膠帶跑偏而產生的事故，是一種保護裝置。

兩極跑偏開關是輸送帶自動化中不可缺的產品。可以用于地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動警示和停機的保護裝置。跑偏開關WAP-K46200PL

傳感器：兩極跑偏開關
類別：行程開關，位置開關
常用名：跑偏開關、雙極跑偏開關、二極跑偏開關、皮帶跑偏開關、皮帶跑偏監測裝置。

工作原理

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12?）， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，兩級跑偏開關的*組觸點動作，發出事故預告信號。

當發生嚴重跑偏事故時（30?），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。

特點

結構簡單實用、性能穩定可靠

防塵、防震、防潮

體積小、重量輕、壽命長

安裝方便，免維護

輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

電源適應性廣：24~380V

技術參數

工作電壓：24~380V

型號：HFKPT1-12-30

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90

重    量：2.5Kg

防護等級：IP65

復位方式：自動復位

響應時間：＜2mS

控制觸點容量：3A-

動作力：50&plun;10N

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm（詳見安裝示意圖）。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是警示信號，3、4為常閉接點是二級停機信號。

注意事項

1、跑偏開關檔輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。

3、跑偏開關底座固定牢固。

訂貨須知

1、 選配件：安裝支架。
