跑偏開關是一款安裝在膠帶，皮帶輸送帶上保護開關，當膠帶，皮帶輸送機發生異常運行進，通過本開關可以給以給皮帶，膠帶輸送發出停機型號以防止事故的進一步擴大，本開關因安裝方便，響應快，使用壽命長，等優點，現已在各業各業都有應用到，常見應用領域電力，礦用，碼頭，鋼廠等。
【詳細說明】

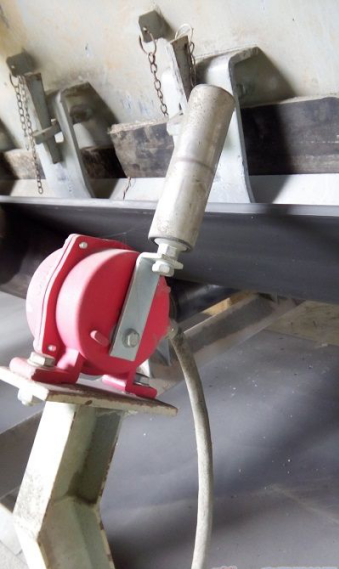

現貨JHLX-12-30兩級跑偏開關
跑偏開關是一款安裝在膠帶，皮帶輸送帶上保護開關，當膠帶，皮帶輸送機發生異常運行進，通過本開關可以給以給皮帶，膠帶輸送發出停機型號以防止事故的進一步擴大，本開關因安裝方便，響應快，使用壽命長，等優點，現已在各業各業都有應用到，常見應用領域電力，礦用，碼頭，鋼廠等。
適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出警示信號以及進一步的自動停車。山東卓信現貨JHLX-12-30兩級跑偏開關
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12⪚），兩級跑偏開關的*組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30⪚），兩級跑偏開關的第二組觸點動作，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，可使輸送機自動停車。
技術參數
工作電壓：24~380V
型號：JHLX-12-30
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90
重 量：2.5Kg
防護等級：IP65
復位方式：自動復位
響應時間：＜2mS
控制觸點容量：3A-
動作力：50&plun;10N
生產
工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。
跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
采用進口的行程開關，觸點容量大、動作靈敏，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，使用壽命長。
密封性好，具有防塵、防震、防腐等優點
防護等級:IP67，可在惡劣的環境中長期工作。
技術指標 環境溫度：-30℃ -- +50℃；相對濕度：不大于85
動作角度為12⪚（15⪚）；二級動作角度30⪚（35⪚）；極限角度70⪚
觸點數量及容量：2組常開；2組常閉；/AC 380V
防護等級：IP67
復位方式：自動復位
可靠性>1000000次
適用場所 煤礦、電廠、化肥廠、水泥廠、化工廠、冶金廠、港阜。
山東卓信電氣生產的兩級跑偏開關、防爆兩級跑偏開關、防爆跑偏開關、跑偏、跑偏開關、防偏開關、皮帶監測裝置，型號 380v 220v 2A 3A
HFKPT1-12-30、HFKPT1-20-35、HFKPT1-10-45、、XLPP-12-30、XLPP-11、XLPP-III、XLPP-20-35、PK-12-30、PK-20-35、PK-10-45、KPT1-12-30、KPT1-20-35、KPT1-12-35、KPT1-20-30、GHPK-12-30、GHPK-20-35、GHPK-10-45、JHPK-12-30、JHPK-20-35、JHPK-10-45、GHLS-12-30、GHLS-20-35、GHLS-10-45、GYBP-12-30、GYBP-20-35、GYBP-10-45、FM1230、FM2035、GEJ30、FPK-12-30、FPK-20-35、FPK-15-30、FPK-10-45、QK2-1-30B、PH12-30、YHP-12-30、YHP-20-35、LKLT1-12-30、NST1-12-30、NST1-20-35、WHKP-12-30、WHKP-20-35、KBW-220P、FKB-10-45、FKB-12-30、FM-12-30、FKB-20-35、SBP-12-30、SBP-20-35、WPK-12-30、WPK-20-35、YPK-12-30、TLPK-12-30、YPK-20-35、TLPK-20-35、YPK-10-45、TLPK-10-45、BMB-QU-T05、LT10-A、
